DC320 CNC
Die DC320 CNC ist eine vollautomatische Zweisäulen-Horizontalbandsäge zum präzisen Sägen von Vollmaterial, Rohren und Profilen. Mit einem Schnittbereich von 320 mm rund bzw. 320 × 320 mm vierkant, servogesteuertem Materialnachschub und automatischem Sägezyklus ist sie für die Serienfertigung in metallverarbeitenden Betrieben und Stahl-Service-Centern ausgelegt.
- 570 mm servogesteuerter Materialnachschub mit Mehrfachhub.
- Längeneinstellung über Touchscreen mit Programmierung von fünf Losen.
- Hydraulischer Vorschub mit Schnittkraftregelung.
Typische Anwendung
- Stahl-Service-Center und Produktionszerspanung
- Automatisches Seriensägen von Vollmaterial, Rohren und Profilen
- Stahl, Edelstahl, Aluminium und andere Metalle
Beispiele

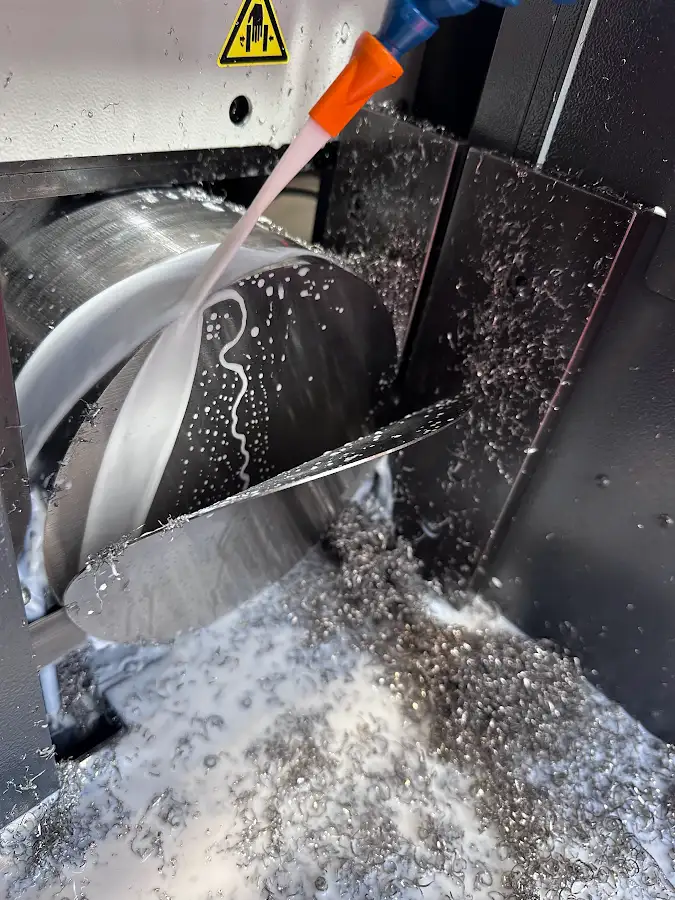

Edelstahl 316L — Vollstab Ø200 mm
Schnittgeschwindigkeit: 45 m/min
Schnittzeit: 8 min 20 s pro Schnitt
Maschinenmerkmale
Die hydraulische Bandspannung sorgt mit 37 mm Spannhub für eine gleichbleibende Bandspannung.
Hartmetallführungen stützen das Band allseitig für stabiles, präzises Sägen.
Der hydraulische Vorschub mit Kraftregelung ermöglicht es dem Bediener, den Sägeprozess an Werkstoff und Querschnitt anzupassen.
Siemens SPS und HMI sorgen für die Maschinensteuerung und eine übersichtliche Bedienoberfläche.
Bandräder mit 500 mm Durchmesser führen das Sägeband 4160 × 34 × 1,1 mm durch den Sägezyklus.
Ein Lenze-Schrägstirnradgetriebe überträgt die Leistung des 5,2-kW-Bandantriebs.
Technische Daten
| Produktbezeichnung | Vollautomatische Zweisäulen-Horizontalbandsäge DC320 CNC |
| Ausführung | Zweisäulen-Bauweise, horizontal |
| Schnittbereich rund/vierkant | 320 / 320 x 320 mm |
| Bandantrieb | 5,2 kW / 87 Hz / 5,5-kW-Umrichter |
| Getriebe | Lenze / Schrägstirnrad |
| Hydraulikanlage | 0,55 kW / 45 bar / 10-L-Tank |
| Kühlschmiermittelanlage | 3-phasig / 0,18 kW / 50 L/min / 80-L-Tank |
| Steuerung | Siemens SPS, HMI & Servosteuerung |
| Antriebsraddurchmesser | 500 mm |
| Schnittgeschwindigkeit | 18 - 120 m/min |
| Touchscreen | 4" / 7" (optional) Farb-Touchscreen |
| Vorschubsteuerung | Hydraulisch mit Kraftregelung |
| Materialnachschub | 570 mm / Servo / Mehrfachhub |
| Arbeitshöhe | 770 mm |
| Größe des Abschnitttisches | 325 mm |
| Länge der hinteren Rollenbahn | 1500 mm |
| Reststücklänge im Automatikbetrieb / mit Bündelspannung (Option) | 110 mm / 160 mm |
| Minimale Schnittlänge | 3 mm |
| Minimale Spannlänge | 10 mm |
| Bandspannung | Hydraulisch / 37 mm Spannhub |
| Längeneinstellung | Über Touchscreen (5 Losprogramme) |
| Sägebandabmessungen | 4160 x 34 x 1,1 mm |
| Sägebandführungen | Hartmetallführungen allseitig |
| Stromversorgung | 400 VAC, 3-phasig, 50 Hz, max. 14 A, 4-adrig 480 VAC, 60 Hz, UL-gelistete Komponenten |
| Abmessungen (L x B x H) | 1985 x 2090 x 1750 mm |
| Nettogewicht | 1900 kg |
